Umbau auf KNX

Hallo Experten,

nach fast 25 Jahren problemlosem Betrieb meines PHC Systems muss es nun leider einem KNX System weichen. Gerade bereite ich den Umbau vor, dabei möchte ich Verteilerweise (3 Stück + HV) vorgehen. Da ich in den Verteilern nicht genug Platz habe, um sowohl die KNX als auch die PHC Komponenten unterzubringen, wollte ich durch KNX ersetzen die Module einfach ausbauen, die Programmierung jedoch beibehalten. Für die Kommunikation zwischen den beiden Systemen sorgt ist folgendes geplant und getestet:

KNX --> node-red --> iControl (von JoSimons) --> PHC
PHC -->  PHC2MQTT (ebenfalls von JoSimons) -->mosquitto --> node-red --> KNX

Insofern kann ich notwendige Verknüpfungen während der Umbauphase problemlos realisieren und Verteilung nach Verteilung umstellen.
Nun sind mir aber 2 Fragen in den Sinn gekommen, die ich mir zwar durch ausprobieren selbst beantworten könnte, ich jedoch unnötiges programmieren, ein/ausschalten, etc. des PHC System vermeiden möchte, nicht dass mir das System noch vor der Umstellung die Krätsche macht. Wie ich gelesen habe, sind ältere Steuermodule auch schon beim einfachen Programmieren abgeraucht

Meine erste Frage ist daher ob jemand weiß, wie sich die Steuerung verhält, wenn Module, die in der Modulliste noch eingetragen sind, aber physikalisch nicht mehr am Bus vorhanden sind?

Auch wenn die Module nicht mehr vorhanden sind, kann ich nach wie vor über iControl Signale auf den Bus schicken/simulieren, zB. das Drücken eine Tasters <1s an dem physikalisch nicht mehr vorhandene Eingangsmodul. Nun frage ich mich, wie die Steuerung damit umgeht wenn es zB. in der Programmierung eine logische Verknüpfung für diesen Eingang des Moduls gibt, was sie aber nicht erkannt hat (weil es ja auch nicht mehr da ist). Vielleicht hatte jemand schon mal diese Situation evtl. durch ein defektes Modul und kann diese Fragen beantworten.

Btw. falls alles wie geplant funktioniert, habe ich in spätestens 12 Monaten eine Reihe an Aus-/Ein-/Dim-/Rolladen-Module, 2 Netzteile, 1 PHC2MQTT (JoSimons) und eine Steuerung (V2 glaub ich, also noch ohne Ethernet) abzugeben. Falls jemand Interesse hat gerne melden.

Grüße
Michael

Hallo Michael,

ich arbeite schon lange in der Programmierung mit Modulen, die gar nicht da sind (Eingangsmodule). Trotzdem kann ich über den BUS Befehle für diese Module abgeben und die Steuerung reagiert darauf. Daher sollte Dein Vorgehen funktionieren.

Und wenn Du deine Steuerung V2 verkaufst: ich hätte Interesse als Backup

Hallo Andreas,

vielen Dank für Deine Antwort. Dann bin ich ja zuversichtlich dass mein Vorhaben wie geplant gelingt   Muss dann nur noch probieren ob das auch mit dem Ausgangsmodul funktioniert, aber warum sollte es dann nicht gehen.

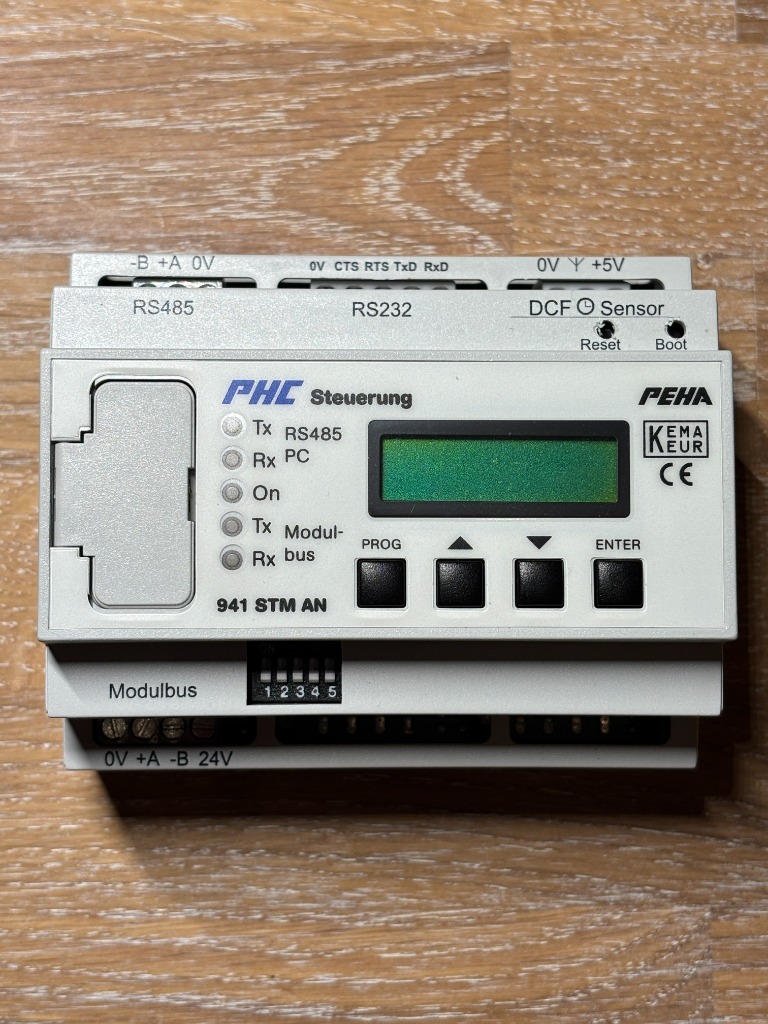

Bei meiner Steuerung handelt es sich um ein STM 941 AN, also noch ohne den Ethernet Anschluss. Bin mir nicht sicher ob das V2 ist!? Ein Backup ist wirklich keine schlecht Idee wenn man sein PHC weiter betreiben möchte. Man findet so gut wie nichts mehr weder bei Ebay noch Kleinanzeigen.

Das STM 941 ist die V2 Steuerung (940:V1, 941:V2, 942: V3)
Ich habe schon einmal eine neue Steuerung gebracht, da bei meiner ersten der Flashspeicher kaputt ging und ich sie nicht mehr programmieren konnte.
Jetzt habe ich eine V3 Steuerung als Backup, da funktioniert aber meine eigene Software zur Anbindung an OpenHab nicht mehr richtig. Jetzt überlege ich, die einfach durch eine V2 zu ersetzen.

Genau das ist mit meiner ersten (STM 940) aus passiert, aber nach einem Gewitter. Sie lief noch, aber ich konnte sie nicht mehr programmieren.
Dann wäre es ja die passende für Dich. Ich kann mich gerne melden wenn es soweit ist, kann aber noch ein wenig dauern.


Hallo Andreas,
wir benötigen dringend Hilfe bei der Programmierung der PHC Steuerung.
Vielleicht können sie uns helfen!?
Wir haben 3 größere PHC Anlagen und wollten die vorhandenen Programme auf eine jeweils Ersatz-Steuerung aufspielen so das man etwas im Schrank liegen hat sollte die Steuerung mal abrauchen.
Das Problem ist, das wir keinerlei Software haben um die Module auszulesen.
Vielleicht können sie uns helfen.
Vg

Erst mal ist wichtig zu wissen, um welche Steuerungen es sich handelt (STM 940, 941, 942).
Bei der 942er Steuerung lässt sich m.W. die Programmeirung aus der Anlage lesen und in eine neue einspielen. Das geht bei 941 und 940 m.W. nach nicht.

Und wenn Du deine Steuerung V2 verkaufst: ich hätte Interesse als Backup

Hallo Andreas,
nun ist es soweit, der Umbau auf KNX ist (erfolgreich) abgeschlossen und ich benötige die Steuerung nicht mehr. Da ich keine Preisvorstellung habe, wollte ich sie bei ebay einstellen.
Ein Eingangsmodul hatte ich bereits eingestellt und verkauft um eine Vorstellung für einen realistischen Preis zu bekommen. Das Interesse scheint ziemlich groß, zumindest ist das Modul für 51€ verkauft worden.
Soll ich Dir den Link schicken wenn ich sie eingestellt habe?
Grüße
Michael


Den passenden DCF77 Funkempfänger und das Programmierkabel gibt es auch dazu

Ja, wäre schön, wenn Du den ebay Link hier reinstellst.
Danke

Hallo Andreas,
hier ist der Link zur Auktion:  ebay.us/m/A4VO4t


Hallo Michael,

ich bin auch am überlegen was ich langfristig mit meinem PHC-System mache. Jetzt könnte ich noch selbst einen Umbau auf KNX machen, in 20 Jahre sicherlich nicht mehr. Einen Umbau auf Home Assistant würde zwar mein Steuermodul ersetzen, nicht aber die restlichen Module.

Ich habe 1 940STM, 13 24V Eingangsmodule und, 8 230V Ausgangsmodule und 7 230V Rollladenmodule. Alles ist in einem Verteiler. Meine Lichtschalter sind normale Jung Doppeltaster 532-4U. Dazu habe ich noch ein Easywave und Easyklick Modul.

Wie waren deine Erfahrungen beim Umbau, wo hing es und was sollte man beachten?

Ich dachte an 24V-32Fach-Eingangsmodule, 230V-16Fach-Ausgangsmodule und 230V-8Fach-Jalousiemodule. Weißt du ob es auch etwas für meine Easywave und Easyklick FB und Sensoren gibt oder kauf ich mir da lieber neue?

Viele Grüße
Harry
